::产品概述::

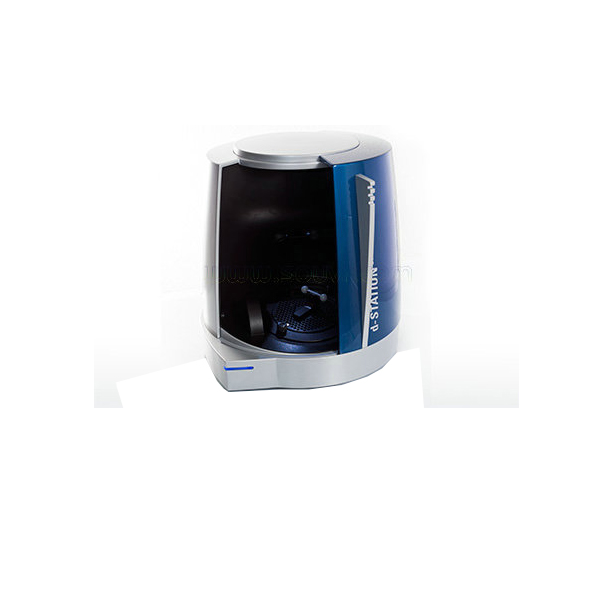

Aicon Breuckmann D-STATION 3D扫描仪

 功能原理

利用白光扫描仪或条纹投影系统对物体进行3D数据采集时，应按如下顺序进行：在3D扫描仪、测量对象以及本例中自动化采集所需的旋转台或机器人的设置工作完成后，应对传感器组件（照相机，投影仪）进行校正。

随后，进行执行对象的数字化测量。为此，需使用投影仪在测量对象上投射一系列条纹图形（这里采用格雷码和相移技术），让每个对象显示符合其轮廓特征的独立条纹形状。系统的照相机在预先设定的测量范围内采集投射得到的条纹图形，而每个投影会因对象甚至对象的测量范围而不同。根据不同的应用类型，可能需要采用一台或两台照相机。必要时还可增加一个与测量过程同步的旋转台或机器人，以便完全自动地实现3D数字化。

每次顺序测量步骤可在大约一秒钟内完成，而整个测量过程的用时取决于测量对象的复杂程度，介于几秒至几分钟不等。一旦被测对象完全数字化，测量过程随即完成，也就是对象所有侧面的每个图像都已采集完成并被自动保存。在几秒钟内，计算机便可参考相应的对象几何结构或借助数据采集之前贴到对象上的标记将独立的采集内容对齐，从而计算出测量对象的 3D 数据。

最初的结果是点云，随后根据手头测量任务（例如逆向工程、快速原型设计）的情况并借助相应的专用程序将点云转换为稀疏的三角网络，也称为“网格”。在该处理步骤中，可对表面进行平滑处理，减小测量噪声，并减少数据量，但不会降低整体数据质量。测量对象的准确三维复制模型是一个有不同格式的数据组，并可进一步用于任何其他类型的处理，例如采用 CAD / CAM 程序。

白光扫描仪的测量范围介于几毫米至一米不等。不过，将以上所述方法与另一种测量方法（摄影测量法）配合使用后，便可显著增加自由形态区域的采集面积并达到超高图像细节。三维数字化的应用范围很广，小到喷油嘴大到数米高的建筑结构。

为小型物体设计的三维扫描系统

• 小型物件（重量不超过 2kg）的全方位自动型三维数字化
• 牙科技术方面的应用：单颗或整排牙齿模型的数字化扫描，用于生产精确的假牙结构（嵌体，高嵌体，牙冠，牙桥框架）
• 其他应用：咬合面分析，耳朵内部表面分析，塑料部件、饰品与珠宝、硬币及考古发现

优势

• 物体定位与三维扫描硬件的集成策略
• 三种不同的测量角度保证高度的灵活性与可靠性
• 封闭式系统外壳，可有效抵御振动、强光、灰尘等环境干扰
• 拥有灵活的固定装置，方便物体的扫描定位
• 可自由定位的双轴旋转单元便于表面形态复杂的物体测量
• 拥有坚固的结构与受保护的传感器硬件，无需进行频繁的保养维护，性价比相对较高

背景资料

d-STATION 配备有一套双相机系统以及高能 LED 光源，尤其适合小型精细物体的高精度自动化三维扫描。该系统的传感器不仅拥有10倍光源，边缘的清晰度也得到大大提升。同时，数据捕捉及分析软件在速度上的发展进步，使操作者能够在极短的时间内得到高精度三维数据。封闭式的系统外壳则将系统与各式环境干扰拒之门外。测量结果以STL格式输出，可与任何 CAD 软件或检测软件相结合，实行进一步的数据处理。

::应用范围::

适用于单颗或整排牙齿模型的数字化扫描、咬合面分析，耳朵内部表面分析，塑料部件、饰品与珠宝、硬币及考古发现等等领域。

::技术特征::

• 物体定位与三维扫描硬件的集成策略
• 三种不同的测量角度保证高度的灵活性与可靠性
• 封闭式系统外壳，可有效抵御振动、强光、灰尘等环境干扰
• 拥有灵活的固定装置，方便物体的扫描定位
• 可自由定位的双轴旋转单元便于表面形态复杂的物体测量
• 拥有坚固的结构与受保护的传感器硬件
